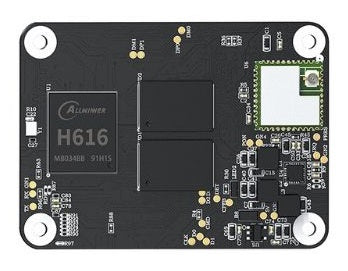

Placa de una sola tarjeta BigTreeTech CB1 V2.2

BigTreeTech CB1 V2.2 Single Board: módulo de computación para Klipper en formato CM4

El CB1 V2.2 es un módulo de computación desarrollado como alternativa al Raspberry Pi Compute Module 4. En configuraciones con Klipper se encarga del procesamiento y puede conectarse directamente a placas base compatibles con CM4, así como a las placas principales de la serie Manta de BigTreeTech. De este modo, evita el problema habitual de tener que conseguir un ordenador de placa única difícil de encontrar, junto con todo el cableado necesario para actualizar una impresora con Klipper.

De un vistazo: tus ventajas:

• Factor de forma CM4: El mismo conector BTB y las mismas dimensiones que el Raspberry Pi CM4; encaja en placas base existentes sin necesidad de adaptadores improvisados.
• Cuatro núcleos a 1,5 GHz: El Allwinner H616 (Cortex-A53) ofrece suficiente margen para ejecutar Klipper, la interfaz web y la transmisión de vídeo de la cámara en paralelo.
• Cable o Wi-Fi: Incluye Ethernet de 100 M y Wi-Fi de 2,4 GHz (802.11 b/g/n), por lo que la impresora también puede conectarse a la red donde no haya una conexión por cable.
• Base preparada para Klipper: Compatible con Linux/Debian y optimizada para las placas Manta (M4P, M5P, M8P), así como para el adaptador BTT Pi4B (según el fabricante).
• Compacto y ligero: Mide 40 × 55 mm y pesa 35 g, por lo que también cabe en compartimentos electrónicos estrechos.

Potencia de cálculo y memoria RAM

Además de la CPU de cuatro núcleos, incorpora una GPU Mali-G31-MP2 compatible con OpenGL 3.2 y 1 GB de SDRAM DDR3L. Si es necesario, se puede conectar una pantalla de hasta 4K mediante HDMI 2.0A.

Alimentación y conexiones

La alimentación es de 5 V ±5 % a 2 A; internamente proporciona 3,3 V y 1,8 V, con 100 mA disponibles en cada línea. Para periféricos como una cámara o una memoria USB, dispone de USB 2.0, mientras que la conexión con la placa base se realiza mediante el conector BTB.

Preguntas frecuentes (FAQ)

¿Puedo utilizar el CB1 directamente en lugar de un Raspberry Pi CM4?

El módulo utiliza el mismo conector BTB y las mismas dimensiones que el CM4, por lo que está diseñado para placas base compatibles con CM4, incluidas las placas principales Manta de BigTreeTech. En placas de otros fabricantes, conviene comprobar previamente que exista compatibilidad de software por parte del fabricante.

¿Es suficiente 1 GB de RAM para Klipper?

La memoria está dimensionada para Klipper con interfaz web; el módulo está optimizado para Linux/Debian y el funcionamiento de Klipper. Si quieres ejecutar muchos servicios adicionales en paralelo, debes tener en cuenta que la memoria RAM es más limitada.

¿Qué necesito además para ponerlo en funcionamiento?

El CB1 es un módulo de computación sin su propia placa de conexiones y necesita una placa base adecuada, como una placa principal Manta (M4P, M5P, M8P) o el adaptador BTT Pi4B, además de una fuente de alimentación de 5 V y 2 A.
