Placa base de 8 ejes BIGTREETECH Kraken
Experten-Check Ehrliche Einschätzung aus unserem Team
- Sinnvoll vor allem für großformatige Drucker und Eigenbauten mit vielen Achsen – für einen Standard-Bettschubser mit vier Motoren ist die 8-Achsen-Auslegung überdimensioniert.
- Die Treiber sind fest verlötet: Das spart Montage und Fehlerquellen, ein einzelner defekter Treiber lässt sich aber nicht wie ein Steckmodul tauschen.
- Der Spannungsbereich bis 60 V entfaltet seinen Nutzen erst mit passendem Netzteil und geeigneten Motoren – beides muss man separat einplanen.
Persönliche Beratung von echten Machern aus Tuttlingen.
BIGTREETECH Kraken: 8 ejes sin complicaciones con los controladores

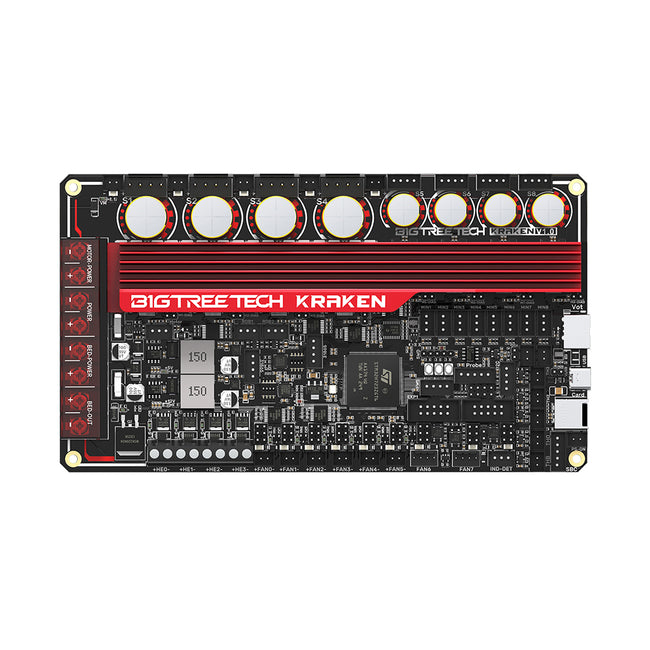

La Kraken V1.0 es una placa base de 32 bits de BIGTREETECH (Shenzhen Biqu Technology), diseñada específicamente para impresoras 3D grandes. Ocho controladores de motores paso a paso ya vienen instalados de forma permanente, por lo que no se necesitan módulos de controladores independientes ni su cableado; esto reduce considerablemente el trabajo en el compartimento electrónico. Está pensada para usuarios que construyen o adaptan impresoras de gran formato o configuraciones con extrusor dual.
De un vistazo: tus ventajas:
- 8 controladores integrados: Ocho TMC2160 están soldados de forma permanente; no hay que insertar módulos, ajustar el Vref ni preocuparse por módulos defectuosos como fuente de errores.
- Amplio rango de tensión: El rango de los controladores, de 24 V a 60 V, permite según el fabricante utilizar tensiones de motor más altas, adecuadas para ejes grandes y recorridos largos.
- Dos cabezales de impresión: Los puertos dedicados y las dos interfaces CAN permiten utilizar en paralelo dos cabezales de impresión o dos placas EBB.
- Medición precisa de la temperatura: Dos canales MAX31865 y la compatibilidad con PT100/PT1000 permiten una medición de temperatura más precisa que la de los termistores convencionales.
- Electrónica protegida: Un circuito de protección con fusible electrónico protege la placa frente a fallos eléctricos habituales.
Procesador H723 para configuraciones de doble cabezal
El núcleo de procesamiento es un chip H723 que, según el fabricante, ofrece suficientes reservas para utilizar simultáneamente dos cabezales de impresión. Las dos conexiones CAN mantienen reducido el mazo de cables hacia el cabezal de herramientas.
Conexión con SBC y configuraciones Klipper
Una conexión de alimentación reservada permite conectar directamente un ordenador monoplaca, como BTT PI o Raspberry Pi. Así, la placa puede integrarse en entornos de control habituales basados en un host, sin necesidad de una fuente de alimentación independiente para el SBC.
Preguntas frecuentes (FAQ)
¿Tengo que comprar los controladores de los motores paso a paso por separado?
No. Los ocho controladores TMC2160 ya están instalados de forma permanente en la placa, por lo que no se necesitan módulos de controladores extraíbles.
¿Puedo utilizar la placa con 24 V?
Sí, el rango de tensión indicado para los controladores va de 24 V a 60 V. Antes de utilizar una tensión más alta, debes comprobar si tu fuente de alimentación y tus motores pueden aprovecharla de forma adecuada.
¿Qué sensores de temperatura son compatibles?
Además de los sensores estándar, la placa es compatible con dos canales MAX31865 y sondas resistivas PT100 y PT1000.
¿Cuánto pesa la placa?
El peso de envío es de aproximadamente 526 g.
Technische Daten
Datenblatt · HerstellerangabenPhysisch & Gehäuse
| Gewicht | 526 g |
|---|
