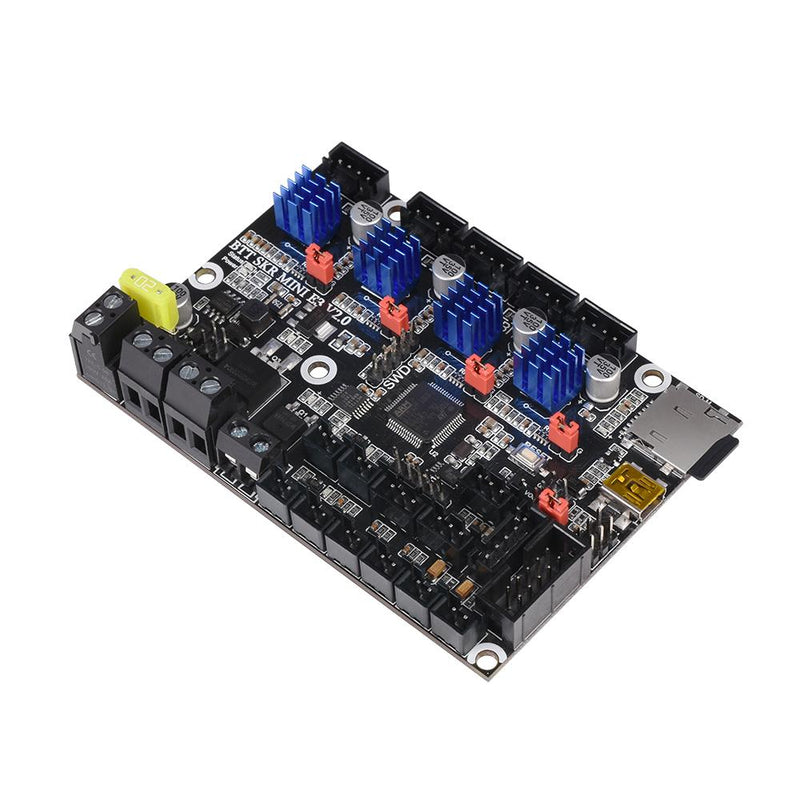

BIGTREETECH SKR Mini E3 V2.0

BIGTREETECH SKR Mini E3 V2.0 – Actualización silenciosa de Ender-3 sin complicaciones

La SKR Mini E3 V2.0 es una placa base de 32 bits diseñada como reemplazo directo de la placa original de Ender-3. Los controladores de motores paso a paso TMC2209 ya están integrados y conectados en modo UART, por lo que no es necesario comprar controladores por separado y se reduce considerablemente el ruido habitual de la placa de serie. Las conexiones adicionales dejan abierta la posibilidad de realizar futuras actualizaciones.

Tus ventajas de un vistazo:

• Reemplazo directo: Diseñada para el formato de Ender-3; no es necesario modificar la carcasa ni recablear toda la impresora.
• TMC2209 en modo UART: Los controladores están soldados y se gestionan mediante el firmware; no hay potenciómetros ni que instalar módulos de controladores adicionales.
• Conexiones para actualizaciones: BLTouch, sensor de filamento, BTT UPS 24V y BTT Relay se pueden conectar directamente.
• Dual-Z en paralelo: Conexión Dual-Z paralela y dos puertos para ventiladores CNC para ampliar la mecánica.
• Entrada de 12–24 V: Funciona tanto con configuraciones de 12 V como de 24 V; el MOSFET para la cama calefactable está diseñado para ello.

Potencia de cálculo de 32 bits en lugar de una placa de serie de 8 bits

La MCU utilizada es una STM32F103RCT6, mientras que la alimentación está a cargo de un convertidor MP1584EN. La placa tiene una estructura de cuatro capas, lo que el fabricante justifica por su mejor disipación térmica.

Posicionamiento Sensorless Homing mediante puentes

Los puentes permiten activar el Sensorless Homing; sin embargo, en ese caso no se pueden utilizar interruptores de fin de carrera externos en paralelo. Si deseas conservar los finales de carrera mecánicos, simplemente deja los puentes colocados como vienen de fábrica.

Preguntas frecuentes (FAQ)

¿Puedo seguir utilizando mi pantalla actual?

Son compatibles la pantalla LCD12864 de Ender-3 y las pantallas TFT de 2,4" y 3,5". Antes de realizar el pedido, comprueba qué tipo de pantalla tiene instalada tu impresora.

¿Tengo que instalar yo mismo el firmware?

Sí. El firmware adecuado se instala mediante una tarjeta SD y debe corresponder al tipo de pantalla y a la configuración de la impresora. La instalación debe realizarse siempre con el equipo desconectado de la corriente.

¿Necesito controladores de motores paso a paso adicionales?

No. Los TMC2209 ya están integrados en la placa y se configuran mediante UART, por lo que no se necesitan módulos de controladores independientes.

¿Cómo conecto la placa al PC?

Mediante el conector Mini-USB-B de la placa.
