Acoplamiento de eje BIQU 3D B1

Acoplamiento de eje BIQU 3D B1: transmisión precisa de la fuerza al husillo Z

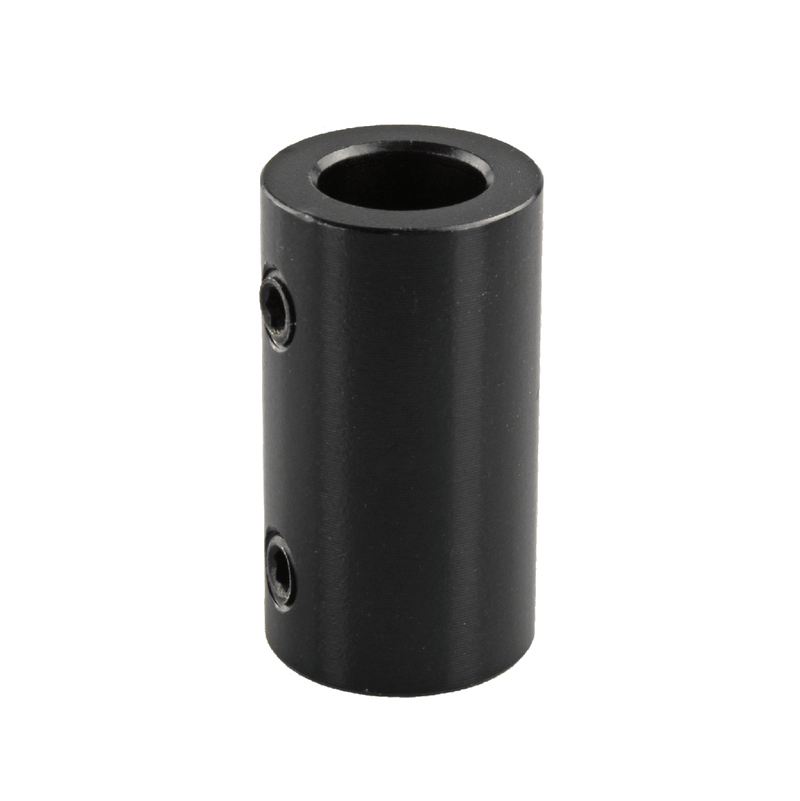

El acoplamiento de eje BIQU B1 es la pieza de repuesto original que conecta el motor paso a paso con el husillo roscado de la impresora. Transmite el par del motor al husillo y, por tanto, es una pieza sometida a desgaste o susceptible de fallar que debe revisarse primero si se producen movimientos irregulares en el eje Z, desplazamientos entre capas o vibraciones. Está pensado para propietarios de una BIQU B1 que quieran instalar una pieza original de ajuste preciso en lugar de una réplica.

De un vistazo: tus ventajas:

• Pieza original: acoplamiento diseñado específicamente para la BIQU B1; no es necesario volver a medir ni adaptar los orificios.
• Orificios de 5 × 8 mm: compatible con el eje del motor de 5 mm y el husillo roscado de 8 mm, la combinación habitual de la B1.
• Dimensiones compactas: 25 mm de longitud y 14 mm de diámetro exterior; se integra en el espacio de instalación existente sin problemas de espacio.
• Transmisión estable de la fuerza: según el fabricante, debe evitar desplazamientos y vibraciones entre el motor y el husillo, manteniendo así constante la calidad de impresión.
• Sustitución rápida: montaje sencillo mediante los tornillos de sujeción, sin modificar el bastidor.

Medidas compatibles con la B1

Con una longitud de 25 mm, un diámetro exterior de 14 mm y orificios de 5 × 8 mm, esta pieza está diseñada para la geometría de accionamiento de la BIQU B1. El componente pesa tan solo 4 g, por lo que prácticamente no añade carga al eje Z.

Por qué el acoplamiento es decisivo

Es el único elemento de unión entre el motor paso a paso y el husillo roscado: si queda flojo o está deformado, esto se traduce directamente en desplazamientos entre capas o traqueteos durante la impresión. El acabado negro corresponde a la pieza original instalada.

Preguntas frecuentes (FAQ)

¿El acoplamiento también es compatible con otras impresoras?

Se indica como pieza original para la BIQU B1. En otras impresoras solo será compatible si también tienen un eje de motor de 5 mm y un husillo de 8 mm; debes medirlo previamente.

¿Necesito herramientas especiales para sustituirlo?

El acoplamiento se fija mediante tornillos de sujeción; basta con una llave Allen adecuada. Durante el montaje, asegúrate de que el eje del motor y el husillo queden lo más alineados posible.

¿Es recomendable tener un acoplamiento de repuesto?

Como el acoplamiento soporta carga de forma continua y un fallo provoca que todo el eje Z deje de funcionar, tener una pieza de repuesto guardada es una medida de seguridad razonable para quienes imprimen con frecuencia.
