BIQU 3D BigTreeTech Manta M4P V2.2
Experten-Check Ehrliche Einschätzung aus unserem Team
- Gute Wahl für kompakte Umbauten wie Voron V0 oder Ender-3, wenn ein CM4/CB1 direkt aufgesteckt werden soll.
- CM4 bzw. CB1 sind nicht enthalten und müssen passend zum Setup separat beschafft werden.
- Vier Achsen (X, Y, Dual-Z, E0) genügen für Single-Extruder-Aufbauten; für mehrere Extruder ist das Board nicht ausgelegt.
Persönliche Beratung von echten Machern aus Tuttlingen.
SKU P8548S EAN 6973828110203

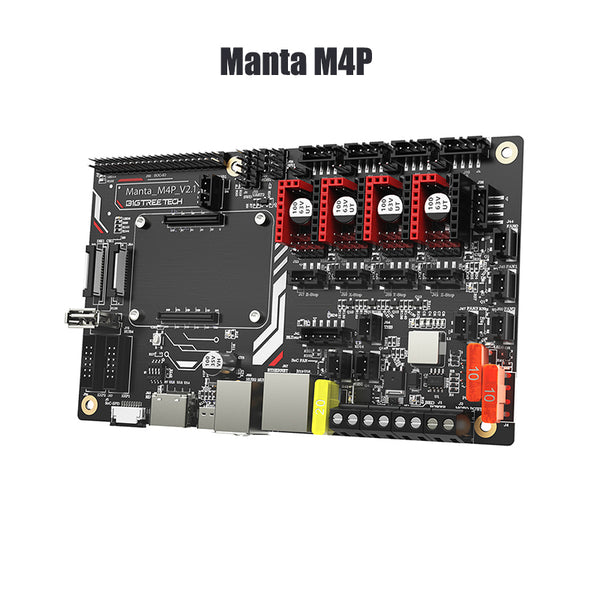

BigTreeTech Manta M4P V2.2 – Placa Klipper lista para CM4
El Manta M4P V2.2 es una placa base compacta de 32 bits con cuatro ejes (X, Y, Dual-Z, E0), que conecta directamente un Raspberry Pi CM4 o BTT CB1 mediante un conector BTB. Está diseñada para modificaciones de impresoras pequeñas a medianas como Voron V0 o Ender-3, donde se busca una configuración ordenada de placa única sin cables sueltos.
De un vistazo – Tus ventajas:
- CM4/CB1 conectable directamente: El conector reforzado Board-to-Board elimina cables sueltos y simplifica la configuración de Klipper.
- Drivers flexibles: Cuatro sockets soportan SPI, UART y STEP/DIR, así como las familias comunes de TMC como 2209, 2208, 2226, 2130 y 5160.
- Homing sin sensor: Activable mediante jumper en pines DIAG – sin necesidad de cortar pines.
- Tensión de ventilador seleccionable: Tres puertos para ventiladores CNC pueden configurarse con jumper a 24 V o 5 V, más un ventilador dedicado para el SoC.
- Expandible: Soporta BLTouch, sensor de fin de filamento, RGB y pantallas RepRapDiscount vía EXP1/EXP2.
Gestión de energía y temperatura
Un regulador integrado alimenta el módulo Compute con 12 o 24 V. La salida para la cama caliente soporta hasta 10 A, el calentador del hotend hasta 6 A, y el presupuesto total para calentadores, drivers y ventiladores es inferior a 20 A. Los circuitos de termistor protegidos están diseñados para proteger la MCU contra cortocircuitos y corrientes de fuga según la hoja de datos.
Conectividad con CM4
En combinación con un CM4, la placa ofrece un conector de 40 pines compatible con la distribución del Pi, Ethernet Gigabit (1000 M) y tres puertos USB 2.0, todos con protección ESD en USB y Ethernet.
Preguntas frecuentes (FAQ)
¿Qué firmware funciona en el Manta M4P V2.2?
Con CM4 o CB1 funciona con Klipper y también es compatible con Marlin.
¿Incluye un Raspberry Pi CM4?
No. CM4 o BTT CB1 se conectan por separado y no forman parte de la placa.
¿Qué cinemáticas de impresora soporta?
La placa soporta Cartesian, Delta, Kossel, Ultimaker y CoreXY.
Technische Daten
Datenblatt · Herstellerangaben| Gewicht | 242 g |
|---|
