Kit de cables BIQU B1 para actualización a BLTouch

Kit de cables BIQU B1 para actualización con BLTouch: instalación posterior sin manipular cables

El kit de cables proporciona el cableado adecuado para instalar posteriormente un sensor BLTouch en la BIQU B1. Incluye cables DuPont preconfeccionados y una tira de pines, de modo que los cables de señal y del servo lleguen a la placa sin necesidad de crimparlos por cuenta propia. Está pensado para quienes desean ampliar su B1 con nivelación automática de la cama en lugar de montar ellos mismos cables adaptadores.

De un vistazo: tus ventajas:

• Ajuste preciso para la B1: Preparado especialmente para la actualización con BLTouch de la BIQU B1; no tendrás que buscar formatos de conectores compatibles.
• 80 cm de longitud: Suficiente margen para tender el cable ordenadamente desde el cabezal de impresión, siguiendo la guía de cables, hasta la placa base.
• DuPont estándar de 2,54 mm: Paso habitual compatible con las conexiones de pines habituales de la placa.
• Conductores codificados por colores: Marrón/rojo/naranja para el cable de 3 pines y negro/blanco para el de 2 pines; facilita la asignación correcta al conectarlos.
• Tira de pines incluida: Se incluye el conector de 5 pines con una longitud total de 15 mm, por si la conexión de la placa requiere una tira de pines.

Dos cables independientes para el servo y la señal

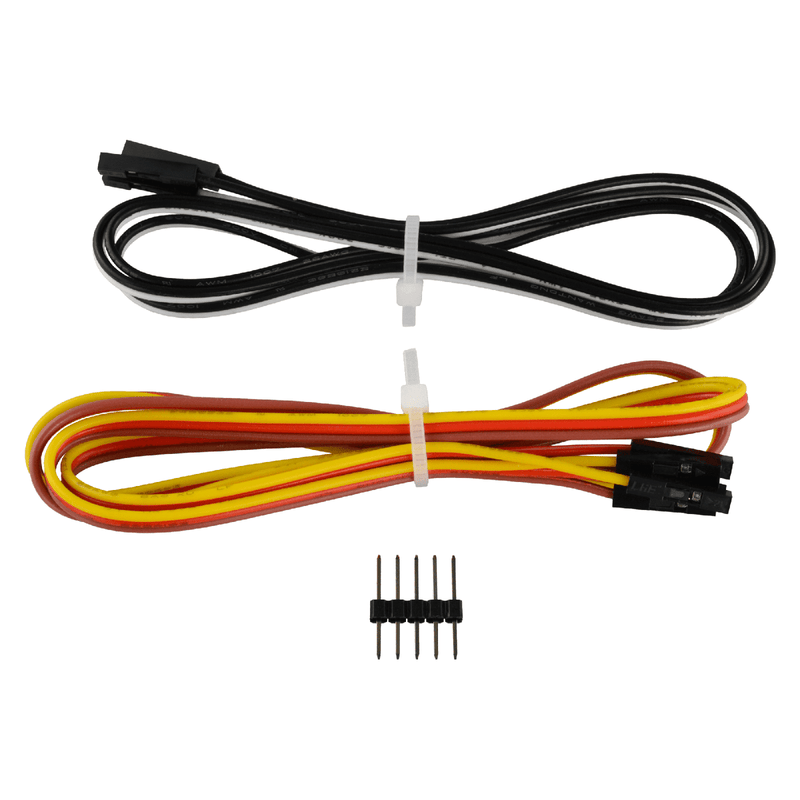

El kit consta de un cable de 3 pines (conector hembra DuPont 3P a 3 conectores hembra individuales) y un cable de 2 pines (conector hembra DuPont 2P a 2 conectores hembra individuales). Gracias a los conectores individuales, los conductores pueden distribuirse con flexibilidad entre distintos pines de la placa base.

Lo bastante ligero para el cabezal de impresión móvil

Con un peso total aproximado de 4 g, el kit prácticamente no añade carga al eje. La longitud de 80 cm cubre el trayecto desde el hotend hasta el compartimento de la electrónica sin necesidad de prolongarlo.

Preguntas frecuentes (FAQ)

¿El sensor BLTouch está incluido?

No. El kit incluye exclusivamente los dos cables y la tira de pines de 5 pines. El sensor BLTouch y cualquier soporte que pueda ser necesario deben adquirirse por separado.

¿El kit también es compatible con otras impresoras?

El fabricante indica la compatibilidad con la BIQU B1. En otras impresoras, el cableado puede variar; por ello, debes comprobar previamente la asignación de pines de tu placa base.

¿Tengo que soldar o crimpar para instalarlo?

Los cables ya vienen confeccionados con conectores hembra DuPont y se conectan directamente. Solo será necesario soldar si tu placa no tiene instalada una tira de pines en el punto de conexión; para ello se incluye el conector de 5 pines.
