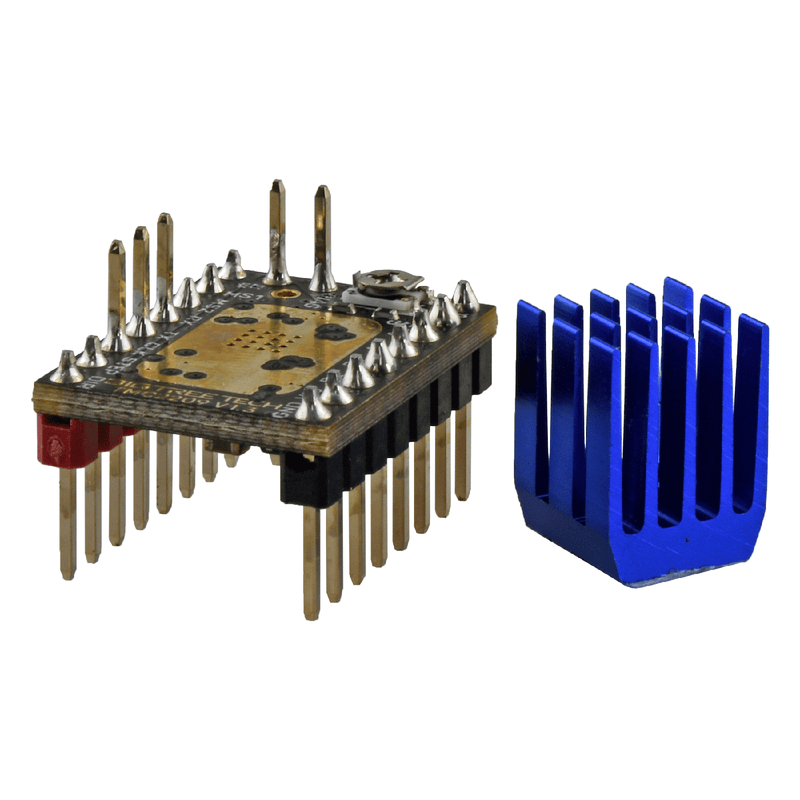

BIQU BTT TMC2209 V1.3

BIQU BTT TMC2209 V1.3 – Controlador silencioso de motor paso a paso para actualizar tu equipo

El TMC2209 V1.3 es un controlador de motor paso a paso para impresoras 3D, máquinas CNC y otros sistemas de control de movimiento. Procesa señales STEP/DIR clásicas y también se puede configurar mediante UART. Por ello, está dirigido a quienes quieren reducir los ruidos fuertes de los ejes de su impresora y, al mismo tiempo, obtener más control sobre el accionamiento de los motores.

De un vistazo: tus ventajas:

• Funcionamiento silencioso: StealthChop2 reduce notablemente el ruido de los motores, algo relevante si la impresora está en una vivienda o una oficina.
• Configuración mediante UART: La corriente, el microstepping y el diagnóstico se pueden ajustar por software, sin tener que manipular puentes ni potenciómetros.
• Homing sin sensores: StallGuard4 permite realizar el referenciado sin finales de carrera mecánicos y ahorra cableado.
• Diseño compatible a nivel de pines: El cambio frente a controladores anteriores se realiza sin modificaciones en la placa ni en el mazo de cables.
• Amplio rango de tensión: Según la ficha técnica, se puede utilizar aproximadamente de 4,75 V a 29 V, por lo que es adecuado tanto para configuraciones de 12 V como de 24 V.

Corriente y funcionamiento silencioso

El fabricante indica una corriente RMS del motor de hasta 2,0 A, con una corriente máxima de hasta 2,8 A. El módulo pesa 50 g.

Microstepping de hasta 256

Mediante SpreadCycle y la interpolación MicroPlyer, se alcanzan hasta 256 microsteps según el fabricante, lo que reduce las vibraciones y hace que el movimiento sea más uniforme.

Preguntas frecuentes (FAQ)

¿El controlador es compatible con mi placa base actual?

El diseño es compatible a nivel de pines con generaciones anteriores de controladores, por lo que está previsto que la actualización se realice sin cambios importantes en el cableado ni en la placa. Aun así, comprueba el zócalo de tu placa antes de comprarlo.

¿Necesito UART obligatoriamente?

No. El controlador también funciona con señales STEP/DIR clásicas. UART solo es necesario si quieres utilizar la configuración, el diagnóstico o el homing sin sensores mediante software.

¿Es posible realizar un homing sin sensores con cualquier placa?

StallGuard4 requiere una conexión UART y compatibilidad con el firmware correspondiente. Sin estos requisitos, el referenciado se realiza mediante finales de carrera.
