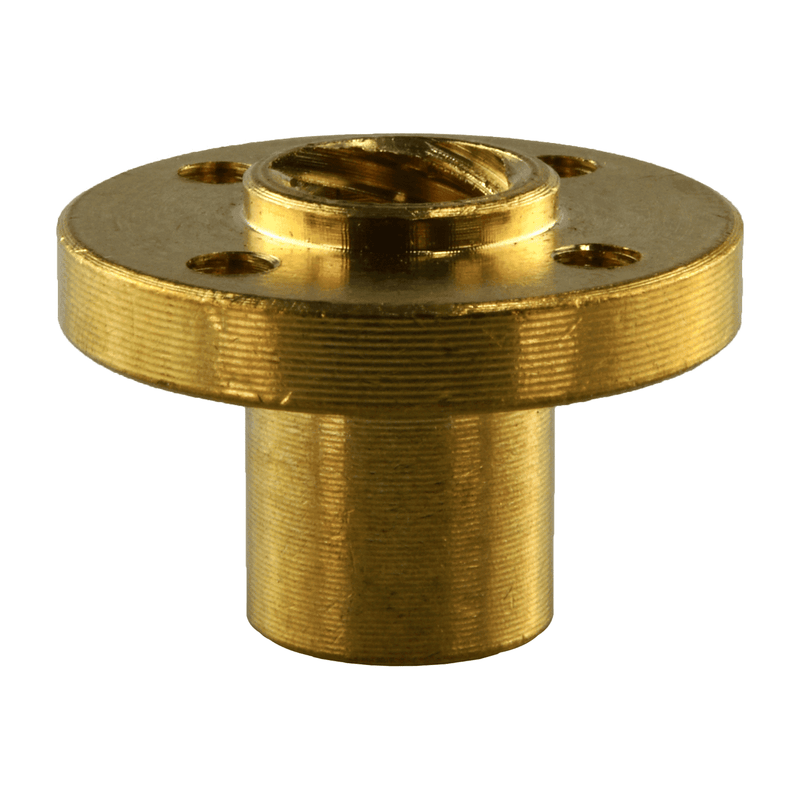

Tuerca de husillo trapezoidal BIQU T8
Experten-Check Ehrliche Einschätzung aus unserem Team
- Sinnvoll als Ersatzteil für ausgeschlagene Z-Achsen-Muttern im 3D-Drucker sowie für eigene Linearachsen in CNC- und Automatisierungsaufbauten.
- Vor dem Kauf die vorhandene Spindel prüfen: Diese Mutter passt nur zu T8-Spindeln mit 8 mm Lead und 2 mm Pitch, nicht zu abweichenden Steigungen.
- Die Montage läuft über M3-Gewindebohrungen, passende M3-Schrauben und ein Halter mit dem entsprechenden Lochbild sollten bereitliegen.
Persönliche Beratung von echten Machern aus Tuttlingen.
Tuerca de husillo trapezoidal BIQU T8 – Movimiento lineal guiado con precisión
La tuerca de husillo trapezoidal T8 es la pieza complementaria de los husillos trapezoidales T8 y convierte su movimiento giratorio en un movimiento lineal del eje. Está dirigida a quienes desean reparar un eje Z de una impresora 3D o construir sus propios ejes lineales para sistemas CNC y de automatización. El fabricante indica como objetivo de uso un movimiento lineal uniforme y preciso en todo el recorrido.
De un vistazo: tus ventajas:
- Avance de 8 mm: Una vuelta completa del husillo desplaza el eje 8 mm, lo que mantiene reducido el número de pasos del motor necesarios para el recorrido.
- Paso de 2 mm: Geometría de rosca claramente definida que se adapta al perfil T8 estándar; no tendrás que adivinar al elegir el husillo.
- Cuerpo de latón: Combinación de materiales probada con el husillo de acero, en la que la tuerca actúa como pieza de desgaste y no el husillo, más caro.
- Orificios roscados M3: Atornillado directo a carros o soportes con tornillos M3 estándar, sin adaptadores intermedios.
- Longitud de 15 mm: Diseño compacto que también puede integrarse en estructuras de ejes con poco espacio.
Avance de 8 mm, paso de 2 mm
El avance y la distancia entre roscas corresponden al diseño T8 habitual: 8 mm de desplazamiento por vuelta con una distancia entre roscas de 2 mm. Si vas a sustituir un eje existente, conviene comprobar estos valores con los del husillo instalado, ya que también se ofrecen husillos T8 con otros avances.
Montaje mediante rosca M3
La tuerca incorpora roscas M3 y puede atornillarse a carros de eje habituales y soportes hechos a medida. Con una longitud total de 15 mm, sus necesidades de espacio en la estructura son reducidas.
Preguntas frecuentes (FAQ)
¿La tuerca es compatible con cualquier husillo T8?
Está diseñada para husillos trapezoidales T8 con un avance de 8 mm y un paso de 2 mm. Los husillos T8 con un avance diferente, por ejemplo de 2 mm, no son compatibles.
¿Qué tornillos necesito para el montaje?
Los orificios están roscados para M3, por lo que se necesitan tornillos M3 adecuados. La longitud de los tornillos depende del grosor del soporte.
¿De qué material está hecha la tuerca?
De latón. Es el material habitual para las tuercas de husillo trapezoidal que se desplazan sobre husillos de acero.
Technische Daten
Datenblatt · HerstellerangabenPhysisch & Gehäuse
| Gewicht | 50 g |
|---|
