Soporte de aluminio BMG de Bondtech

Bondtech BMG ALU-Mount: soporte estable para el extrusor BMG

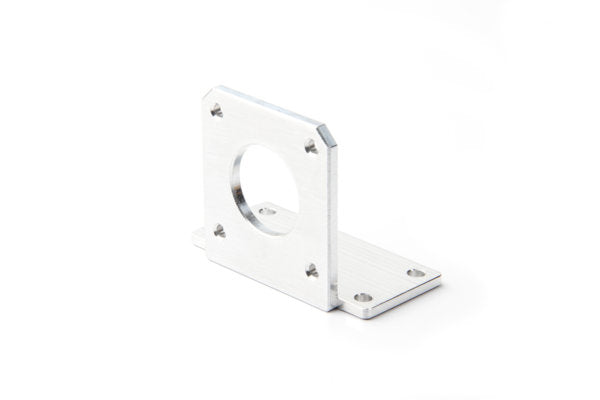

El ALU-Mount es un soporte de aluminio fresado mediante CNC para el extrusor Bondtech BMG. Se fija entre el motor y la carcasa trasera del extrusor, proporcionando una sujeción segura y sin holguras; está pensado para quienes quieran montar su BMG de forma limpia en la impresora o en una construcción propia.

Tus ventajas de un vistazo:

• Aluminio de 3 mm: El material macizo mantiene el extrusor en su posición incluso con vibraciones, en lugar de doblarse como una chapa fina.
• Fabricado mediante CNC: Las tolerancias ajustadas garantizan que la sujeción entre el motor y la carcasa encaje sin necesidad de retoques.
• Giratorio en pasos de 90°: Tú decides la orientación de montaje del extrusor, algo práctico cuando el espacio es reducido.
• Patrón de taladros definido: Los orificios de la brida inferior están predeterminados, por lo que puedes planificar el montaje con antelación.

Montaje por sujeción en lugar de un adaptador adicional

El soporte se sujeta directamente entre el motor paso a paso y la carcasa del extrusor, por lo que no necesita una placa adaptadora independiente. Antes del montaje, puedes establecer la orientación en pasos de 90°.

Medidas de la brida de montaje

Los orificios de montaje de la brida inferior tienen un diámetro de 4,2 mm; la distancia entre ellos es de 18,0 mm en vertical y 50,0 mm en horizontal. Así puedes comprobar de antemano si el soporte es compatible con tu bastidor o estructura.

Preguntas frecuentes (FAQ)

¿El extrusor está incluido?

No. El ALU-Mount es un soporte para el extrusor BMG; el extrusor debe adquirirse por separado.

¿También puedo montar el extrusor de lado o boca abajo?

Sí. El soporte puede girarse en pasos de 90°, de modo que puedes adaptar la orientación de montaje a tu configuración.

¿El soporte es compatible con mi impresora?

Depende del patrón de taladros de tu bastidor. Comprueba que los orificios de 4,2 mm de diámetro, con una separación de 18,0 mm en vertical y 50,0 mm en horizontal, coincidan con tus puntos de fijación.

¿Tengo que volver a taladrar o realizar algún ajuste?

El soporte está fresado mediante CNC y diseñado con tolerancias precisas. La necesidad de realizar ajustes en tu soporte dependerá de tu configuración individual.
