Casquillo HeatLink de Bondtech

Bondtech HeatLink Ferrule: conecta el cartucho calefactor sin soldar

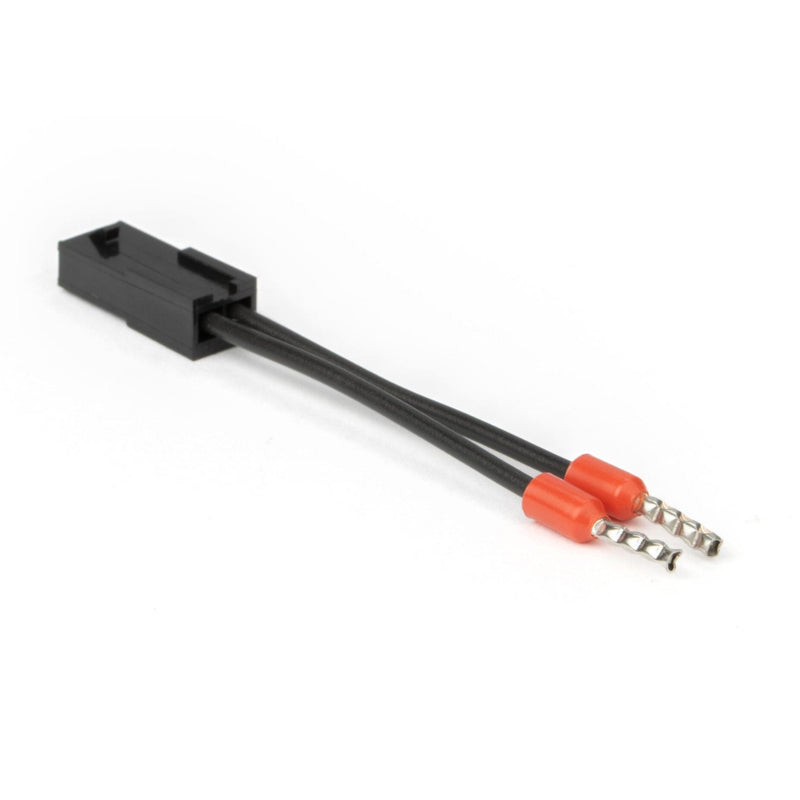

El HeatLink Ferrule es un cable de interfaz corto, de 50 mm, con un conector Molex Micro-Fit 3.0 en un extremo y una conexión Ferrule en el otro. Conecta los cartuchos calefactores y termistores de Bondtech con la electrónica existente de la impresora, sin necesidad de soldar ni crimpar cables. Está pensado para quienes no quieren modificar el cableado original al actualizar el hotend.

De un vistazo: tus ventajas:

• Sin soldaduras: conexión enchufable en lugar de soldador; la actualización también se puede realizar sin experiencia en electrónica y es reversible en cualquier momento.
• Conexión Ferrule: compatible con regletas de terminales con alojamiento para punteras, como las que se utilizan en muchas placas Prusa y Creality para el cartucho calefactor.
• Longitud de 50 mm: el cable queda completamente dentro de la carcasa de la electrónica, sin que sobresalga nada.
• Molex Micro-Fit 3.0: interfaz estandarizada para el sistema HeatLink; los calentadores y termistores se pueden sustituir posteriormente sin volver a cablear.
• Peso de 5 g: pieza de conexión ubicada dentro de la carcasa, sin afectar a la masa móvil del cabezal de impresión.

Lista de modelos comprobados para evitar dudas

Para conectar cartuchos calefactores de 50 W, Bondtech menciona, entre otros, Prusa i3 MK2/MK2.5/MK3 (incluidas las versiones s/+), Creality CR-10 y sus variantes s, CR-20 Pro, CR-5 Pro, CR-X, además de Ender-3, Ender-3 Pro y Ender-3 V2; según el fabricante, en total deberían estar cubiertos al menos 25 modelos de Creality y Prusa.

Sistema HeatLink modular

HeatLink separa el calentador o el termistor de la conexión específica de la impresora: el cable de interfaz de 50 mm se encarga de adaptarse a la impresora correspondiente, mientras que el componente se conecta mediante Molex Micro-Fit 3.0.

Preguntas frecuentes (FAQ)

¿Se incluye un cartucho calefactor o un termistor?

No. Solo se suministra el cable de interfaz en la bolsa. El cartucho calefactor o el termistor del programa HeatLink se deben adquirir por separado.

¿También puedo utilizar el cable para un termistor de 300 °C?

El programa HeatLink contempla cables de interfaz para termistores; sin embargo, en la lista del fabricante no figuran actualmente modelos de impresora para termistores de 300 °C con la variante Ferrule. Esta variante está indicada para cartuchos calefactores de 50 W.

¿Necesito herramientas especiales para la instalación?

No. El extremo Ferrule se introduce o se atornilla en el terminal de la placa base, mientras que el extremo Molex simplemente se encaja. No es necesario soldar ni crimpar.
