Cable de motor Bondtech JST-XH4 enfundado
Experten-Check Ehrliche Einschätzung aus unserem Team
- Die 700 mm zielen auf Aufbauten, bei denen Mainboard und Extrudermotor weit auseinanderliegen – für kurze Wege am Druckkopf ist das Kabel eher überdimensioniert.
- Vor dem Kauf die Pinbelegung des eigenen Boards prüfen: ab Werk ist auf den 40-mm-Nema17-Getriebemotor von Bondtech verdrahtet (1-1, 2-4, 3-3, 4-6).
- Wer beidseitig 4-Pin benötigt, greift daneben – motorseitig sitzt ein 6-poliger JST-XH.
Persönliche Beratung von echten Machern aus Tuttlingen.
EAN 7350011410316

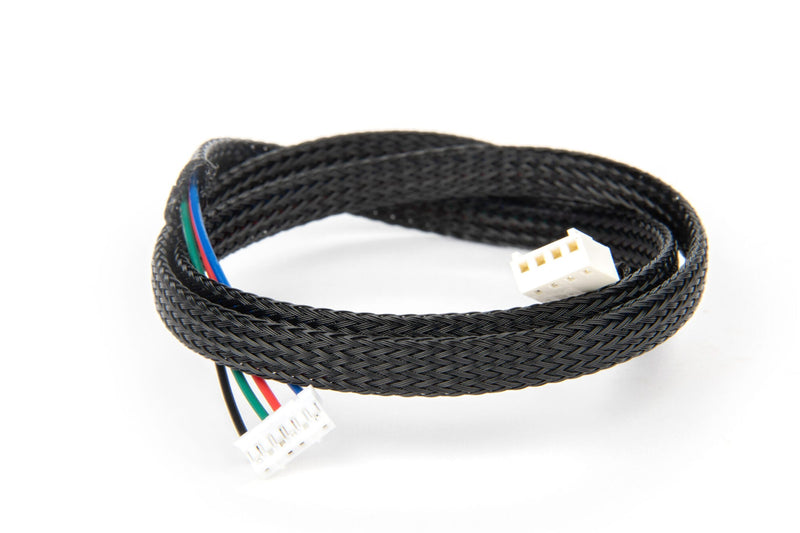

Cable de motor Bondtech JST-XH4 con funda: cableado limpio del motor en 700 mm
El cable de motor Bondtech es un cable de conexión con funda que conecta el motor paso a paso del extrusor con el controlador. Con sus 700 mm, también permite cubrir distancias mayores entre la placa base y el motor, y viene preconfigurado de fábrica para el motorreductor Nema17 de Bondtech de 40 mm de longitud; está pensado para modificaciones, actualizaciones de extrusores y sustitución de cables de motor dañados.
De un vistazo: tus ventajas:
- Longitud de 700 mm: suficiente margen para colocar el cable de forma ordenada en el bastidor, en lugar de tensarlo.
- JST-XH4 a JST-XH6: combinación de conectores adecuada para el lado del controlador (4 pines) y el lado del motor (6 pines), sin necesidad de adaptar nada.
- Funda textil (sleeve): mantiene los conductores agrupados y los protege en bordes y cadenas portacables.
- Precableado de fábrica: la asignación fija de pines evita tener que crimpar los conductores individualmente.
- Solo 5 g: apenas añade peso en los ejes móviles.
Asignación de los conectores en detalle
La asignación va del controlador al motor de la siguiente manera: PIN 1 → PIN 1, PIN 2 → PIN 4, PIN 3 → PIN 3 y PIN 4 → PIN 6. Bondtech indica que este cableado debe coincidir con el esquema eléctrico de la aplicación correspondiente.
¿Para qué motor está pensado?
De fábrica, el cable está cableado para el motorreductor Nema17 de Bondtech de 40 mm. En otros motores, la asignación de pines determina si puede utilizarse directamente.
Preguntas frecuentes (FAQ)
¿El cable es compatible con cualquier motor paso a paso?
No. Está precableado para el motorreductor Nema17 de Bondtech de 40 mm. En el caso de otros motores o placas, debes comprobar previamente la asignación con el esquema eléctrico de tu montaje.
¿Qué conectores hay en los extremos?
En el lado del controlador hay un JST-XH de 4 pines y, en el lado del motor, un JST-XH de 6 pines. Por tanto, ambos extremos son diferentes: no es un cable convencional de 4 pines a 4 pines.
¿Qué longitud tiene el cable?
700 mm. Esto permite llegar incluso a una placa base instalada a mayor distancia sin tensar el cable.
Technische Daten
Datenblatt · HerstellerangabenPhysisch & Gehäuse
| Gewicht | 5 g |
|---|
