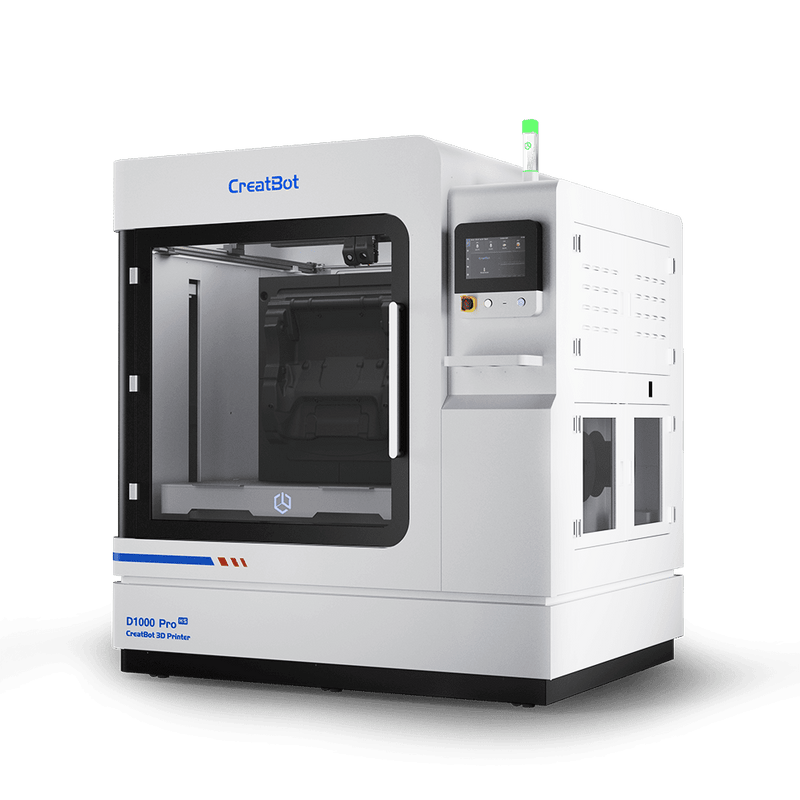

CreatBot D1000 Pro HS

Impresora 3D industrial de gran formato para producción de alta velocidad y piezas de ingeniería

El CreatBot D1000 Pro HS establece nuevos estándares en la fabricación aditiva a escala industrial. Con un espacio de construcción masivo de más de un metro cúbico, una cámara activamente calentada hasta 80 °C y la nueva configuración de alta velocidad (HS), esta plataforma de fabricación está diseñada para operación continua 24/7 sin compromisos. Ya sean prototipos funcionales de alta resistencia, moldes de precisión o piezas finales en serie, la combinación de una temperatura de boquilla de hasta 420 °C y una tasa máxima de extrusión de 90 mm³/s permite el procesamiento rápido y sin deformaciones de materiales compuestos avanzados (como UltraPA-CF) directamente en producción.

De un vistazo: Lo más destacado del CreatBot D1000 Pro HS

• Espacio de construcción gigante: Volumen real de impresión de $1050 \times 1050 \times 1050\text{ mm}$ para objetos de gran formato de una sola pieza sin ensamblaje posterior.

• Máximo rendimiento a alta velocidad: Velocidades de impresión de hasta 300 mm/s gracias a una unidad de extrusión optimizada en peso y una zona de fusión de alto flujo con un rendimiento de hasta 90 mm³/s.

• Gestión térmica avanzada: Cámara de construcción activamente calentada hasta 80 °C con doble aislamiento e integrada cámara de secado de filamento (0–70 °C) contra la hidrofilia.

• Calibración automática con IA: Sensores de corrientes de Foucault con precisión de $0,001\text{ mm}$ para la cama de impresión y cámaras macro HD para el ajuste automático XYZ del desplazamiento de la boquilla.

• Sistema de obturador de doble boquilla: Boquillas que se levantan automáticamente con cierre mecánico para evitar el goteo de material y la contaminación cruzada en la impresión multimaterial.

• Seguridad de proceso industrial: Construcción monocoque de acero pesado (675 kg), puerta de seguridad cerrada (Safety Door Lock) y modo de respaldo al final del filamento.

Escalado ilimitado con materiales extremadamente resistentes

Las impresiones de gran formato con materiales estándar como PLA alcanzan rápidamente límites mecánicos en entornos industriales, mientras que el ABS tiende a deformarse mucho en estas dimensiones. El D1000 Pro HS resuelve este problema con sus hotends de hasta 420 °C combinados con una cámara activamente calentada a 80 °C.

Esto elimina eficazmente la tensión térmica en la pieza y garantiza una excelente fusión de capas. Además de filamentos estándar y de ingeniería (nylon, PC, ASA), el sistema procesa sin problemas materiales compuestos de alta resistencia como UltraPA-CF (nylon con fibra de carbono). Esto permite fabricar piezas en pocos días con una resistencia a la tracción de hasta 80 MPa y una resistencia al calor de hasta 150 °C.

💡 Caso práctico: Faurecia (proveedor automotriz)

Faurecia utiliza el CreatBot D1000 Pro HS para desarrollar moldes de asiento de alto rendimiento para OEMs como Audi, VW, Nissan y GM. Para soportar presiones de hasta 100 MPa, los moldes se imprimieron con nylon de fibra de carbono con un relleno del 50 %. El D1000 Pro HS proporcionó una integridad estructural sobresaliente que superó todas las pruebas de validación.

El dilema térmico resuelto: Z-Axis Magic Box y algoritmo de calefacción

Un problema conocido en impresoras industriales de gran formato: cuando la temperatura en el área de construcción aumenta, la estructura metálica de la impresora se expande mínimamente. Estas microdeformaciones provocan desplazamientos de capa e imprecisiones dimensionales en sistemas convencionales.

CreatBot elimina este riesgo mediante dos tecnologías patentadas:

1. Algoritmo de calefacción inteligente: Calcula de antemano las deformaciones térmicas irregulares de la estructura y las controla activamente.

2. Tecnología Z-Axis Magic Box: Compensa la expansión térmica del marco y de la plataforma de construcción en tiempo real.

3. Masa en lugar de deformación: La estructura de acero extremadamente robusta tiene un peso neto de 675 kg. Cuanto más pesado es el sistema, menos sensible es a las vibraciones mecánicas y a las influencias térmicas.

Precisión en el rango de micrómetros: calibración automática

Para garantizar impresiones perfectas desde la primera capa a pesar de las enormes fuerzas de palanca y dimensiones, la impresora cuenta con sistemas de automatización de alta precisión:

• Nivelación por corrientes de Foucault (Eddy Current): Mide la distancia a la placa de impresión sin contacto mediante sensores electromagnéticos de alta frecuencia. Con una precisión de $0,001\text{ mm}$ (99 % más preciso que los sensores táctiles clásicos), el sistema escanea y corrige la plataforma en solo 60 segundos.

• Eje Z cuádruple independiente: Cuatro servomotores separados controlan individualmente cada esquina de la plataforma para garantizar una paralelidad absoluta con el puente X/Y.

• Calibración visual XYZ: El desplazamiento entre las dos boquillas (Nozzle Offset) se mide automáticamente mediante reconocimiento de imágenes por IA con una cámara macro HD integrada ($0,02\text{ mm}$ precisión XY) y sensores fotoeléctricos duales ($0,005\text{ mm}$ precisión Z).

Datos técnicos y especificaciones

Contenido del paquete: paquete industrial para uso inmediato

El CreatBot D1000 Pro HS se entrega como una unidad de producción completamente montada. El paquete incluye:

• Impresora 3D industrial CreatBot D1000 Pro HS

• Panel de control integrado con pantalla táctil de 10 pulgadas

• Plataforma magnética intercambiable resistente al calor con alfombrillas de presión

• Sistema integrado de enfriamiento True-External-Air (bomba de enfriamiento médica)

• Combinación de filtro HEPA y de carbón activado (preinstalado)

• Juego de herramientas para mantenimiento y montaje de boquillas

• Cable de alimentación y unidad USB con paquete de software (CreatWare, perfiles para OrcaSlicer/Cura)

• Manual de usuario detallado y protocolo de calibración
