Controlador de motor paso a paso CreatBot TB6600

Controlador de motor paso a paso CreatBot TB6600: reparación específica de un eje

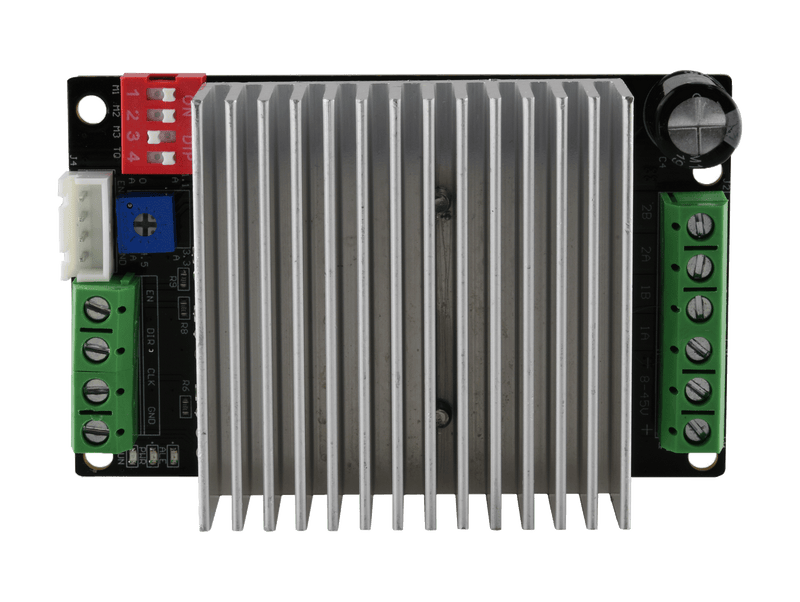

El TB6600 es el módulo controlador de motores paso a paso que CreatBot instala en las impresoras de gran formato D600, D600 Pro y F1000. Como pieza de repuesto, sustituye un controlador defectuoso cuando un eje pierde pasos, se mueve de forma brusca o ni siquiera arranca. Está pensado para operadores y técnicos de servicio que quieran solucionar el fallo a nivel de módulo en lugar de cambiar toda la electrónica.

De un vistazo: tus ventajas:

• Asignación clara por modelo: El fabricante lo ha previsto para CreatBot D600, D600 Pro y F1000; no es necesario adaptarlo ni desoldar y volver a soldar.
• Cubre varios ejes: En la D600 y la D600 Pro (versión antigua), el TB6600 se encuentra en X, Y y Z: un mismo tipo para tres posiciones de instalación.
• También para las nuevas versiones: En las nuevas versiones de la D600 y la D600 Pro, con accionamiento servo en X e Y, el eje Z sigue utilizando el TB6600.
• Práctico como pieza de reserva: Con un peso de 6 g, el módulo ocupa poco espacio en el almacén del taller.

¿Qué eje necesita el TB6600?

Según la tabla de asignación del fabricante, el TB6600 controla los ejes X, Y y Z en la D600 y la D600 Pro, y únicamente Z en las nuevas versiones de estos modelos. En la F1000 controla el eje Z y el extrusor.

No es compatible con todos los modelos CreatBot

La F430, F160, F160 Peek, DE Plus, DX y DX Plus utilizan exclusivamente TMC 2208 y THB6032; por tanto, el TB6600 no es una pieza de repuesto adecuada para estas impresoras.

Preguntas frecuentes (FAQ)

¿El TB6600 es compatible con mi D600 Pro?

Sí, siempre que el eje afectado esté equipado con un TB6600 según la tabla del fabricante. En la D600 Pro antigua se aplica a X, Y y Z; en la nueva versión, solo a Z, ya que X e Y funcionan mediante servomotores.

¿Puedo utilizarlo para sustituir el controlador del extrusor?

Solo en la F1000, cuyo extrusor está equipado con un TB6600. En la D600 y la D600 Pro, el eje E utiliza un THB6032, por lo que el TB6600 no sirve como repuesto.

¿Cómo puedo saber si realmente está defectuoso el controlador?

Los indicios habituales son pérdida de pasos, zumbidos o que un solo eje se quede parado mientras los demás funcionan con normalidad. Como el TB6600 se instala de forma idéntica en varios ejes, puedes acotar el diagnóstico intercambiando el módulo entre dos ejes.
