Sensor de temperatura PT100 E3D

Sensor de temperatura PT100 E3D: medición precisa hasta 500 °C

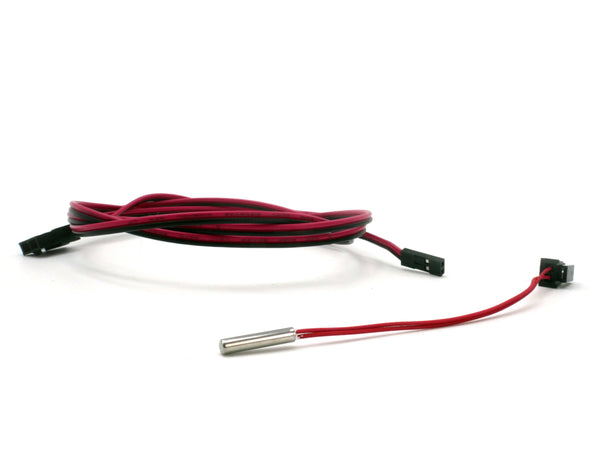

El sensor de temperatura PT100 de E3D es un sensor de cartucho para HeaterBlocks de E3D con formato de cartucho. Sustituye o complementa la medición de temperatura en el hotend y está pensado para usuarios que trabajan con materiales de alta temperatura y desean una medición más precisa que con termistores sencillos. Según E3D, permite imprimir a temperaturas más altas con mayor precisión y una instalación más sencilla.

Tus ventajas de un vistazo:

• Apto para altas temperaturas: Diseñado para hasta 500 °C, por lo que también puede utilizarse con filamentos técnicos que superan el rango habitual del PLA/PETG.
• Formato de cartucho: Con 3 mm de diámetro y 15 mm de longitud, el sensor se coloca directamente en el orificio del sensor del HeaterBlock, sin necesidad de atornillarlo o pegarlo de forma complicada.
• Conexión enchufable: El conector Molex Micro-Fit 3.0 convierte el reemplazo durante el mantenimiento o la modificación del hotend en una simple conexión enchufable, en lugar de una tarea de soldadura.
• Cableado fácilmente identificable: Cable rojo de 50 mm, deliberadamente corto para facilitar su instalación en el cabezal de impresión y su identificación en el mazo de cables.
• Ligero: Con un peso total aproximado de 15 g, prácticamente no supone una carga para los ejes móviles.

¿Por qué PT100 en lugar de un termistor?

Un PT100 funciona con una resistencia de platino definida y mantiene su capacidad de medición hasta el límite indicado de 500 °C, mientras que muchos termistores estándar ya han alcanzado el final de su rango. En los hotends de alta temperatura, esto es imprescindible para poder regular la temperatura de forma fiable.

Planifica una placa amplificadora

E3D indica expresamente que, en la mayoría de los casos, se necesita una placa amplificadora, además de un pin libre de 5 V, GND y señal en la placa base. Comprobarlo de antemano evita el problema más frecuente al realizar la modificación.

Preguntas frecuentes (FAQ)

¿Puedo conectar el sensor directamente a mi placa base?

Por lo general, no. El fabricante indica que normalmente se necesita una placa amplificadora, así como un pin libre de 5 V, GND y señal. Antes de comprarlo, comprueba si tu placa dispone de una entrada para PT100 o si necesitas un amplificador adicional.

¿Es compatible el sensor con mi hotend?

Está diseñado para HeaterBlocks de E3D con formato de cartucho. El cartucho tiene 3 mm de diámetro y 15 mm de longitud, por lo que el orificio del sensor de tu HeaterBlock debe poder alojar estas medidas.

¿Basta con una longitud de cable de 50 mm?

El cable es deliberadamente corto y termina en un conector Molex Micro-Fit 3.0, pensado para prolongarlo mediante el mazo de cables existente o una placa amplificadora. Por tanto, debes prever una extensión adecuada.
