Revopoint Metrohub

Revopoint Metrohub – Escaneos 3D automatizados, precisión industrial

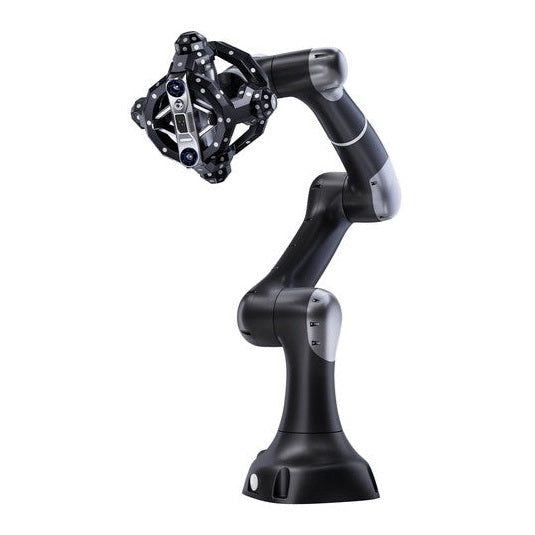

Revopoint Metrohub es un sistema completo de escaneo 3D automatizado que combina el escáner 3D de seguimiento óptico de alta precisión Trackit Optical Tracking con el robot colaborativo de seis ejes Vbot 9. Está diseñado para el control de calidad industrial, la ingeniería inversa y la producción en serie. El sistema resuelve el desafío de la manipulación manual y proporciona resultados de medición muy precisos y repetibles.

Tus ventajas de un vistazo:

• Sistema completo: Escaneos y mediciones 3D automatizados con una manipación manual mínima para flujos de trabajo eficientes.
• Alta precisión: Precisión volumétrica de hasta 0.025 mm + 0.04 mm × L (m) para obtener resultados de medición fiables.
• Automatización robótica: El cobot Vbot 9 de 6 ejes, con un radio de trabajo de 919 mm, permite realizar movimientos de escaneo precisos y repetibles.
• Captura rápida de datos: Captura hasta 1.500.000 puntos por segundo para generar nubes de puntos detalladas y realizar análisis rápidos.
• Programación intuitiva: Programación sencilla del robot mediante Drag-to-Teach, CAD-to-Path y Vision-to-Path, sin codificación tradicional.

Seguimiento óptico sin marcadores

El escáner 3D de seguimiento óptico Trackit Optical Tracking captura hasta 1.500.000 puntos por segundo mediante 30 líneas láser azules en cruz y una línea láser azul individual. Esta tecnología permite realizar escaneos precisos sin colocar marcadores directamente en la pieza, lo que reduce el tiempo de preparación.

Cobot Vbot 9 flexible de 6 ejes

El brazo robótico colaborativo Vbot 9 ofrece un radio de trabajo de 919 mm, una carga útil máxima de 5 kg y una repetibilidad de ±0.03 mm. Los sensores de fuerza integrados de 6 ejes supervisan la carga y el movimiento en tiempo real para garantizar un funcionamiento seguro.

Preguntas frecuentes (FAQ)

¿Qué software se utiliza para analizar y procesar posteriormente los datos de escaneo?

El sistema Metrohub está completamente integrado en el ecosistema de software de Revopoint. Con Revo Measure, los usuarios pueden realizar inspecciones y mediciones avanzadas, mientras que Revo Design se utiliza para la ingeniería inversa y la creación de modelos digitales.

¿El sistema Metrohub es adecuado para utilizarlo cerca de personas?

Sí, el Vbot 9 está diseñado como un robot colaborativo (cobot). Sus sensores de fuerza integrados de 6 ejes permiten reaccionar rápidamente ante un contacto inesperado, lo que favorece un funcionamiento seguro cerca de los empleados, siempre que la instalación cumpla los requisitos de seguridad aplicables.
