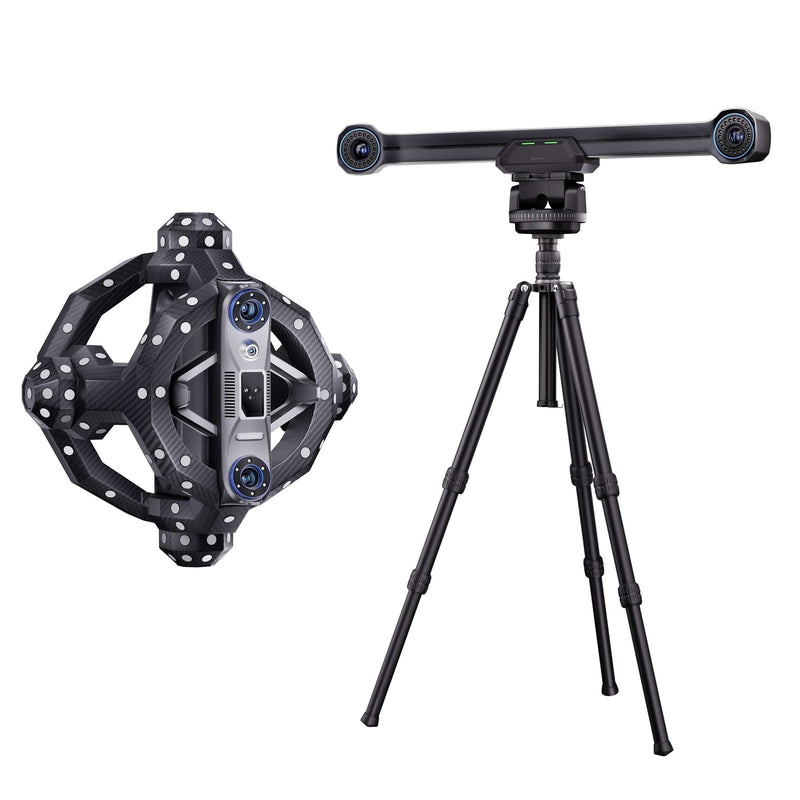

Escáner 3D de seguimiento óptico Revopoint Trackit

Revopoint Trackit – Escáner 3D industrial sin marcadores

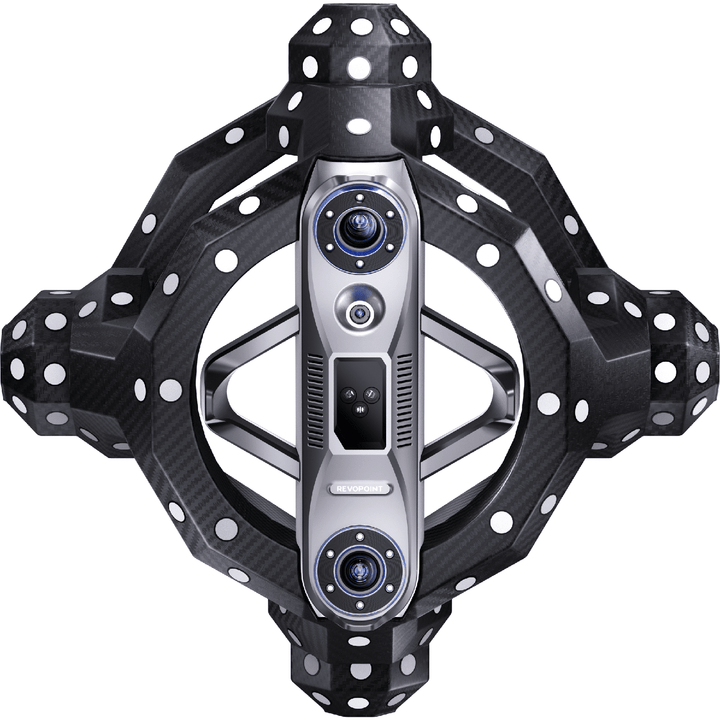

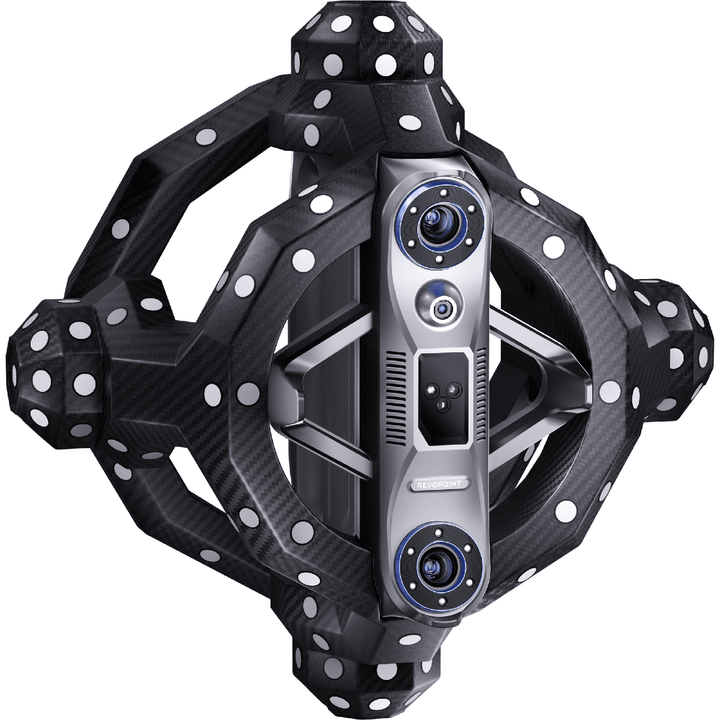

El Revopoint Trackit es un escáner 3D de alta precisión sin marcadores que combina seguimiento óptico con tecnología láser azul. Gracias a la calibración automática del gimbal, modos de escaneo duales y un amplio rango de seguimiento, permite mediciones profesionales desde piezas pequeñas hasta vehículos completos.

Precisión sin marcadores para objetos grandes y pequeños

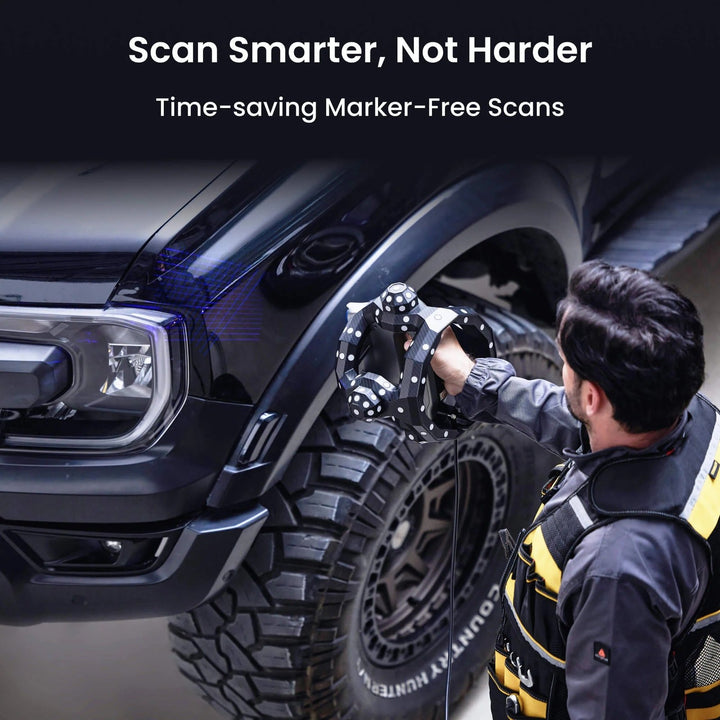

El seguimiento óptico del sistema de doble cámara captura permanentemente la situación del escáner y permite escaneos de alta precisión, sin necesidad de marcadores, spray o alineación manual. Con una precisión volumétrica de 0,025 mm + 0,04 mm × L(m), el Trackit es perfecto para control de calidad, ingeniería inversa o prototipado.

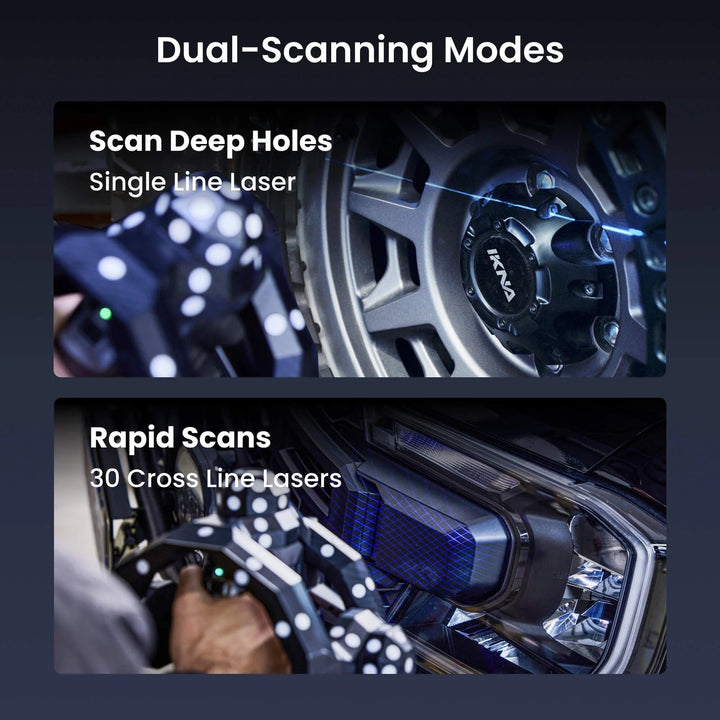

Dos sistemas láser para cada geometría

El láser cruzado de 30 líneas escanea grandes áreas de manera eficiente y captura materiales oscuros o reflectantes de forma fiable.
Para ranuras estrechas, perforaciones y geometrías complejas, el láser de línea única ofrece la máxima profundidad de detalle.

Estable, ligero y diseñado para grandes áreas de escaneo

El ligero marco de fibra de carbono proporciona alta rigidez y resultados precisos incluso tras un uso prolongado.

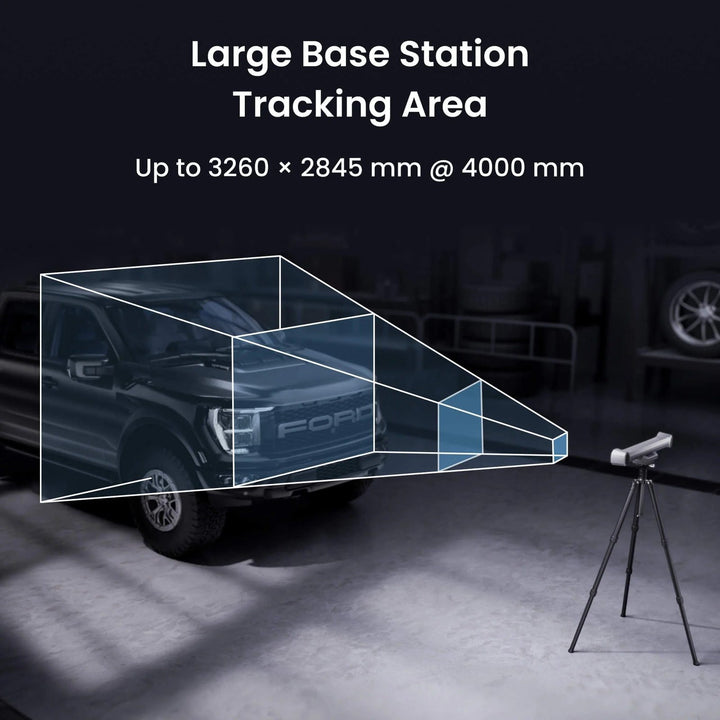

El tracker cubre un volumen de seguimiento de hasta 11 m³, ideal para piezas de 10 mm a 6 m de tamaño, incluyendo máquinas, muebles, piezas de vehículos o coches completos.

Flujos de trabajo eficientes gracias a la calibración automática

El gimbal de doble eje automático ahorra alrededor del 50 % del tiempo de configuración. Los objetos grandes pueden escanearse por segmentos con "Leapfrogging", con una integración perfecta en el sistema de seguimiento.

Software e integración CAD

El software Revo ofrece vista previa en vivo, fusión automática de mallas, edición y exportación en PLY, OBJ, STL, FBX, 3MF, GLTF y otros formatos.
Para aplicaciones profesionales, Revo Measure (herramientas de medición y control de calidad) y Revo Design (escaneo a CAD) se pueden integrar en el flujo de trabajo.

Especificaciones técnicas (extracto)

Escáner

• Precisión de marco individual: 0,02 mm

• Distancia de puntos fusionados: 0,05 mm

• Velocidad de escaneo: 1.500.000 puntos/s

• Láser: 30 líneas cruzadas + 1 láser azul único

• Distancia de trabajo: 200–400 mm

• Captura individual: hasta 320 × 215 mm

• Peso: 1,2 kg

Estación de seguimiento

• Precisión volumétrica: 0,02 mm + 0,04 mm × L(m)

• Volumen de seguimiento: 11 m³

• Distancia de trabajo: 1500–4000 mm

• Peso: 2,0 kg

• Calibración automática del cardán

Compatibilidad y formatos

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Compatible con Windows y macOS
