Revopoint Trackit SR

Revopoint Trackit SR – Escaneo preciso sin marcadores

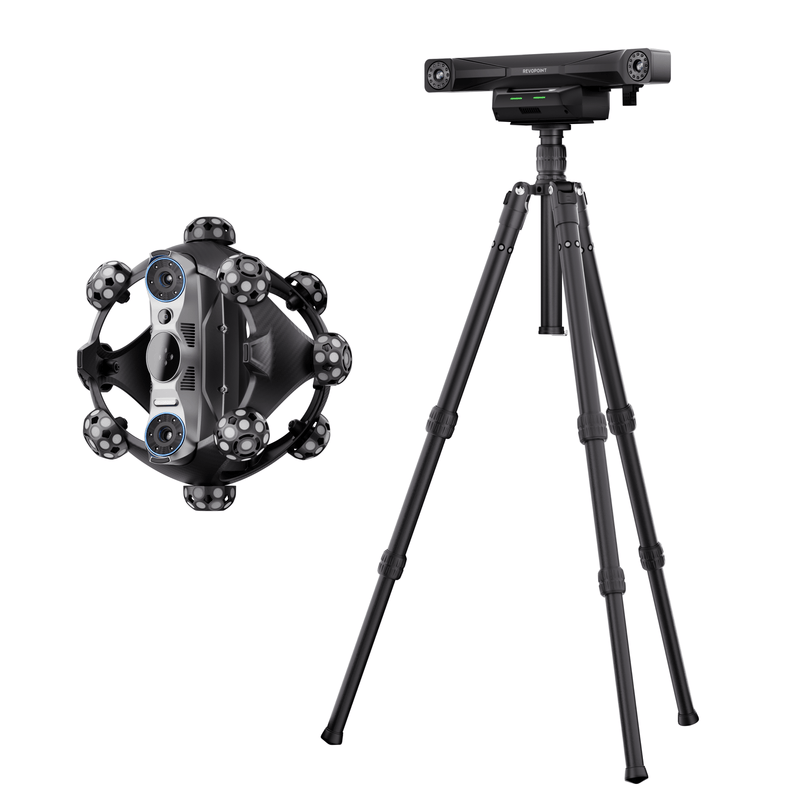

El Trackit SR es un sistema inalámbrico de escaneo óptico 3D para objetos de entre 10 mm y 4 m. Un sistema de seguimiento óptico rastrea continuamente la posición del escáner de mano, por lo que no es necesario colocar marcadores directamente sobre la pieza. El sistema está pensado para la inspección de calidad, la ingeniería inversa, el desarrollo de productos y el control dimensional en entornos industriales.

De un vistazo: tus ventajas:

• Trabajo sin marcadores: El seguimiento óptico determina la posición, por lo que no se necesitan puntos adhesivos en superficies delicadas o pintadas.
• Tres modos de láser: Fine, Far y Deep Hole cubren detalles finos, superficies grandes y orificios profundos con un solo dispositivo.
• Flujo de trabajo inalámbrico: El escáner y el rastreador se comunican mediante Wi-Fi 6, algo práctico para su uso en producción y directamente en las instalaciones del cliente.
• Carcasa resistente: El bastidor de carbono y la carcasa de policarbonato están diseñados para el uso diario en el taller.
• Conexión directa con CAD: Exportación a PLY, OBJ, STL, ASC, 3MF, GLTF y FBX sin conversión intermedia.

Precisión y velocidad de captura

Revopoint indica una precisión por fotograma de hasta 0,02 mm, una precisión volumétrica de 0,02 mm + 0,04 mm/m y hasta 2.000.000 de puntos por segundo. La distancia de trabajo es de 800–2500 mm y el volumen de seguimiento óptico alcanza hasta 3 m³.

Edición Standard o edición CMM

Ambas versiones utilizan la misma plataforma de escaneo; la edición CMM añade medición táctil mediante palpador. Esto permite inspeccionar también geometrías en las que la captura óptica alcanza sus límites.

Preguntas frecuentes (FAQ)

¿Tengo que pegar marcadores en la pieza?

No. El sistema de seguimiento óptico rastrea continuamente la posición del escáner, por lo que no es necesario colocar marcadores directamente sobre el objeto.

¿Qué modo de láser es adecuado para cada aplicación?

El modo Fine utiliza 30 líneas de láser azul en cruz para obtener el máximo nivel de detalle; el modo Far emplea 17 líneas paralelas para escanear rápidamente objetos grandes; y el modo Deep Hole utiliza una sola línea para cavidades profundas y zonas de difícil acceso.

¿Qué diferencia hay entre la edición CMM y la edición Standard?

La edición Standard está diseñada para el escaneo óptico, la digitalización y la ingeniería inversa. La edición CMM añade medición táctil mediante un palpador de contacto para realizar comprobaciones dimensionales en geometrías en las que el escaneo óptico alcanza sus límites.

¿Puedo importar los datos a mi software CAD?

Los escaneos se pueden exportar a PLY, OBJ, STL, ASC, 3MF, GLTF y FBX, formatos habituales para software de CAD, metrología e ingeniería inversa.
