SHINING 3D EinScan Trak

SHINING 3D EinScan Trak – Digitaliza objetos grandes sin marcadores

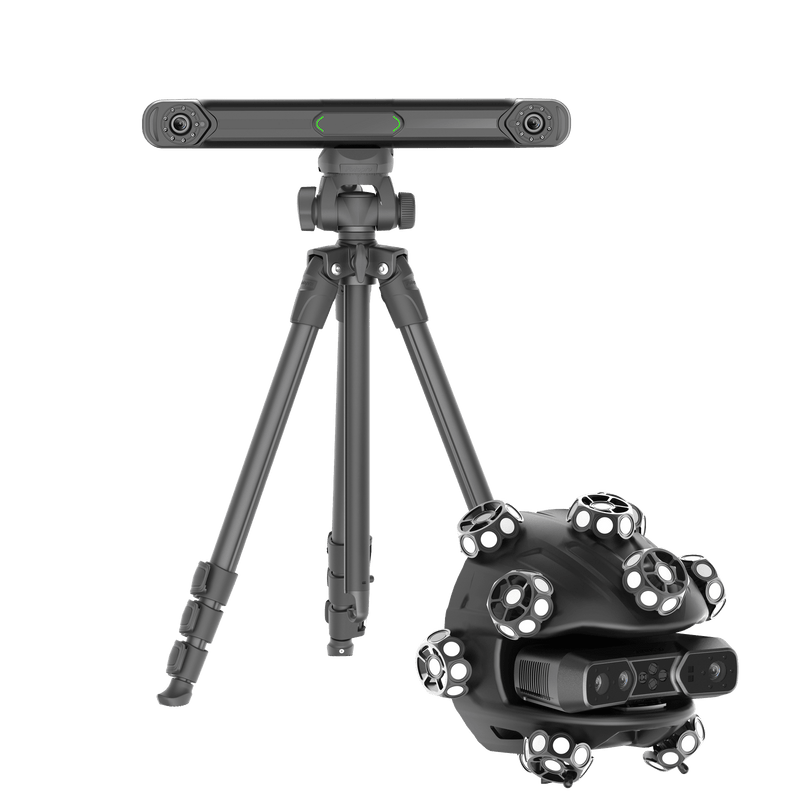

El EinScan Trak es un sistema inalámbrico de escaneo 3D con seguimiento sin marcadores y escáner portátil desmontable. Está dirigido a profesionales de los sectores de automoción, ingeniería inversa, desarrollo de productos, modificación de vehículos, restauración y diseño industrial. El sistema resuelve el conflicto habitual entre la captura de grandes superficies y el escaneo de detalles, ya que ambos modos de funcionamiento pueden combinarse en un mismo proyecto.

Tus ventajas de un vistazo:

• Trabaja sin marcadores: Los objetivos retrorreflectantes integrados en el módulo esférico del escáner se encargan del seguimiento, por lo que ya no es necesario pegar marcadores en grandes superficies lisas.
• Dos modos, un proyecto: modo de seguimiento para carrocerías y componentes grandes, modo de escáner portátil para detalles y zonas de difícil acceso; los datos de ambos modos pueden combinarse.
• Tres modos láser: 19+19 líneas cruzadas para superficies, 7 líneas paralelas para detalles finos y bordes, y una línea individual para perforaciones profundas y cavidades.
• También fuera del taller: funciona con luz ambiental de hasta 110.000 lux y captura incluso superficies negras y reflectantes (según el fabricante).
• Escaneo continuo: incluye cuatro baterías, intercambiables durante el funcionamiento; el tracker ofrece hasta 5,5 h y el escáner portátil hasta 3,5 h.

Volumen de seguimiento de 15 m³ y funcionamiento por Wi-Fi

En el modo de seguimiento se dispone de un volumen de seguimiento de 15 m³ con una distancia de trabajo de 800–4.000 mm, y el tracker puede desplazarse durante el escaneo para ampliar el área. La conexión se realiza de forma inalámbrica mediante Wi-Fi 6 o, como alternativa, a través de LAN.

Resolución, velocidad y textura

SHINING 3D indica una velocidad de captura de hasta 2.630.000 puntos por segundo con una resolución de 0,05 a 10 mm; además, es posible combinar distintas resoluciones dentro de un mismo proyecto. La cámara de texturas integrada de 5 MP también captura el color y los detalles del material, por ejemplo, para bienes culturales, investigación o contenidos de RA/RV.

Preguntas frecuentes (FAQ)

¿Realmente ya no necesito marcadores?

Para el funcionamiento habitual, no: el tracker sigue la posición del escáner mediante los objetivos integrados. Para aplicaciones con los requisitos de precisión más exigentes, el fabricante sigue recomendando utilizar marcadores globales.

¿Qué software se incluye?

El escaneo se realiza con EXScan Trak, que admite, entre otras funciones, la combinación de distintos modos y resoluciones de escaneo, así como la edición y la retroalimentación en directo durante el escaneo. Además, se incluye sin coste adicional una licencia de 1 año para EXMeasure; la tarjeta de licencia viene en el paquete.

¿Para qué se utiliza EXMeasure?

EXMeasure se utiliza para el análisis dimensional y la verificación de los datos de escaneo, con alineación flexible, comprobación GD&T, comparación mediante mapas de color, generación de informes visuales y extracción automática de características geométricas.

¿Se puede utilizar el escáner portátil por separado?

Sí, el escáner portátil es desmontable y puede utilizarse de forma independiente. Así puedes cambiar entre el modo de seguimiento y el modo de escáner portátil según la zona del objeto.
