Cable Dupont de Bondtech

Cable Dupont de Bondtech: cable de motor original para extrusores Bondtech

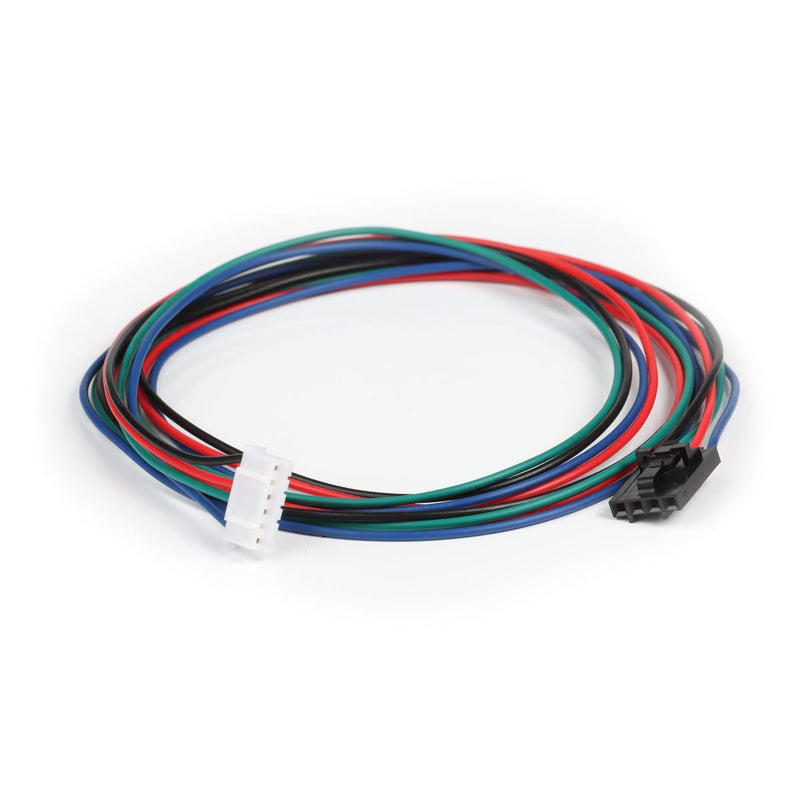

El cable Dupont de Bondtech es el cable de conexión original entre el controlador y el motor del extrusor. Conecta un conector Dupont de 4 pines con cierre en el lado del controlador con un conector JST-XH6 de 6 pines en el lado del motor. Está pensado para usuarios que desean sustituir un cable de motor defectuoso o demasiado corto de su extrusor Bondtech.

De un vistazo: tus ventajas:

• Longitud de 700 mm: Suficiente margen para llevarlo ordenadamente desde la placa base por el marco hasta el motor del extrusor.
• Conector con cierre: La conexión Dupont de 4 pines encaja y permanece conectada incluso cuando el cabezal de impresión está en movimiento.
• Asignación definida: Cableado de fábrica para el motor Geared-Nema17 de 40 mm; no es necesario volver a medir la asignación de pines.
• Pieza original de Bondtech: Ajuste preciso para extrusores Bondtech y las impresoras compatibles, en lugar de un cable universal con una solución improvisada.

Combinación de conectores y tendido

En el lado del controlador se encuentra un conector Dupont de 4 pines con función de cierre, y en el lado del motor, un JST-XH6 de seis posiciones. Con una longitud total de 700 mm y un peso de solo unos 5 g, el cable apenas carga los ejes móviles.

Asignación para motores Nema17 y Pancake

De forma estándar, los conductores siguen el esquema PIN 1→1, 2→4, 3→3 y 4→6 para el motor Geared-Nema17 de 40 mm. Para el motor Pancake de 25 mm, intercambia los dos conductores centrales, de modo que 2→3 y 3→4 queden conectados. Bondtech indica que el objetivo de este cableado es lograr una transmisión de señales estable y duradera.

Preguntas frecuentes (FAQ)

¿El cable encaja en mi motor sin modificaciones?

En un Geared-Nema17 de 40 mm, sí; está cableado de fábrica para ello. Para un motor Pancake de 25 mm, es necesario intercambiar los dos conductores centrales. En cualquier caso, comprueba la asignación comparándola con el esquema de tu aplicación.

¿Qué conectores tiene el cable y qué longitud tiene?

Longitud de 700 mm (70 cm), con un conector Dupont de 4 pines con cierre en el lado del controlador y un conector JST-XH6 de 6 pines en el lado del motor.

¿Puedo cambiar el cable yo mismo?

Sí, el cable se conecta mediante enchufe y se puede sustituir sin soldar. Desconecta previamente la impresora de la corriente y, después de instalarlo, comprueba el sentido de giro del motor del extrusor.
