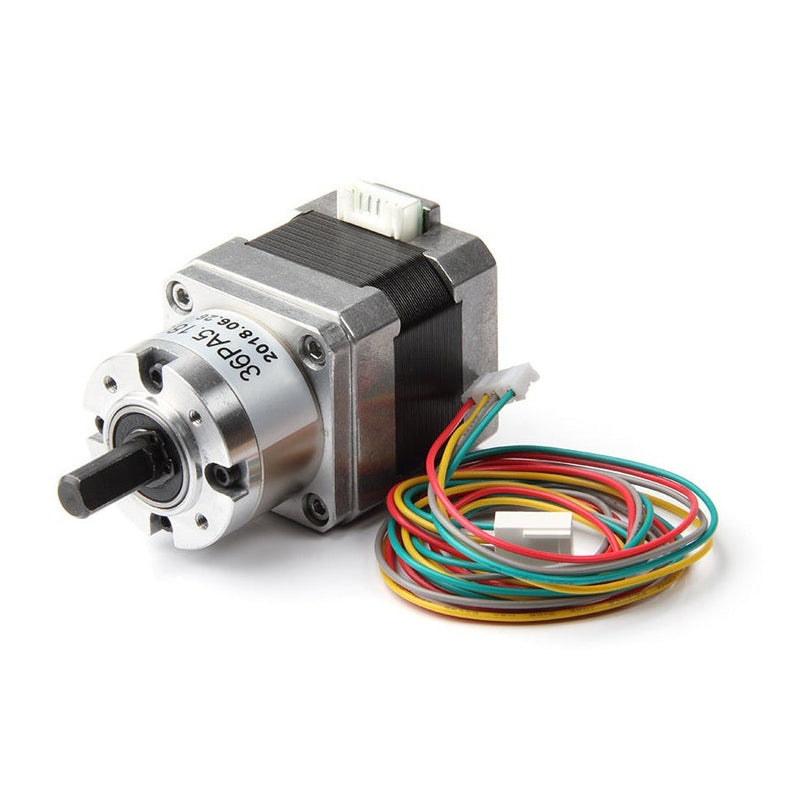

Motor paso a paso con engranajes Bondtech Nema17 de 40+28 mm, eje en D de 20 mm

Motor paso a paso Bondtech Nema17 con engranajes – Par de torsión para extrusores exigentes

El Bondtech Nema17 es un motor paso a paso con engranaje integrado (relación de reducción de 5,18:1), compuesto por un cuerpo de motor de 40 mm y una unidad de engranaje de 28 mm. Está pensado para usuarios que desean construir o sustituir un accionamiento de extrusor con mayor par de torsión, por ejemplo, cuando una configuración de accionamiento directo alcanza sus límites con materiales viscosos o caudales elevados.

De un vistazo: tus ventajas:

• Engranaje integrado: La reducción de 5,18:1 aumenta el par de torsión utilizable en el eje de salida sin necesidad de instalar un engranaje externo.
• Eje en D de 8 mm: El eje plano transmite el par de torsión mediante un encaje positivo; los engranajes y casquillos de accionamiento quedan firmemente sujetos sin patinar.
• Montaje estándar Nema17: El círculo de agujeros de 28 mm con 4 tornillos M3 corresponde al patrón Nema17 habitual y es compatible con muchos soportes existentes.
• Ángulo de paso de 1,8°: 200 pasos completos por vuelta, combinados con la reducción, ofrecen una resolución precisa en el eje de salida.
• Diseñado para un funcionamiento continuo: Bondtech indica que su diseño está pensado para una larga vida útil y un elevado par de torsión.

Engranaje y par de torsión

La reducción de 5,18:1 transforma la velocidad del motor en fuerza, exactamente lo que necesita un extrusor para impulsar el filamento. La corriente de entrada máxima es de 1,2 A, un valor que debe tenerse en cuenta al configurar el controlador.

Dimensiones y montaje

La longitud total se compone de los 40 mm de longitud del motor y los 28 mm de la sección del engranaje; además, cuenta con un eje en D de 20 mm de longitud y 8,0 mm de diámetro. Con un peso de 406 g, el motor es considerablemente más pesado que un Nema17 convencional.

Preguntas frecuentes (FAQ)

¿El motor es compatible con cualquier soporte Nema17?

El patrón de perforación corresponde al estándar Nema17, con un círculo de agujeros de 28 mm y 4 tornillos M3. Sin embargo, es necesario comprobar el espacio disponible: debido al accesorio de engranaje de 28 mm de longitud, el motor es más largo que un Nema17 normal y el eje de salida mide 8,0 mm en lugar de los 5 mm habituales.

¿Cómo debo ajustar la corriente del controlador?

El fabricante especifica una corriente de entrada máxima de 1,2 A. El controlador debe configurarse en consecuencia y no se debe superar este valor.

¿Es adecuado el motor para un cabezal de impresión móvil?

Con 406 g, es pesado. En un cabezal de accionamiento directo que se mueve rápidamente, esto aumenta de forma apreciable la masa en movimiento; para configuraciones Bowden o extrusores montados de forma fija, no supone un problema.
